Gruppi di task
I gruppi organizzano visivamente il diagramma senza sostituire collegamenti o condizioni di esecuzione.
Creare un gruppo

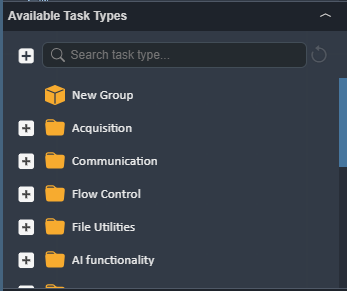

- Nel pannello sinistro individuare Nuovo Gruppo.
- Trascinarlo nel diagramma.
- Assegnare un nome che descriva la fase, ad esempio “Acquisizione”, “Validazione” o “Gestione errore”.
- Spostare i task all’interno del gruppo.

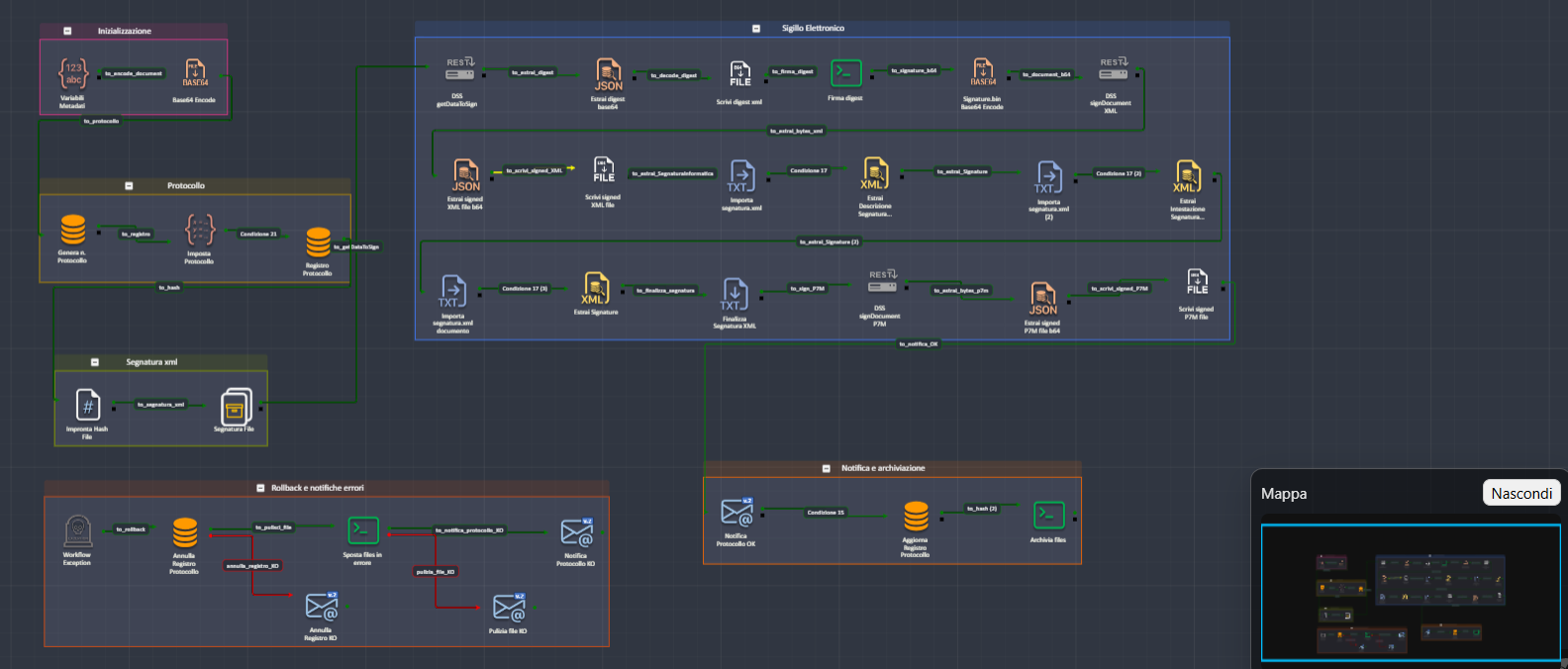

Organizzare il diagramma
- mantenere i gruppi abbastanza ampi da mostrare i nodi senza sovrapposizioni;
- usare nomi brevi e coerenti;
- evitare gruppi puramente decorativi;
- mantenere visibili i collegamenti tra gruppi;
- usare colori e immagini solo se migliorano la lettura.
Lo spostamento di un gruppo permette di riposizionare insieme gli elementi contenuti. Dopo il riordino, salvare e controllare che tutti i collegamenti siano ancora leggibili.
Cosa non cambia
L’appartenenza a un gruppo non determina l’ordine di esecuzione. Il flusso è stabilito esclusivamente da collegamenti, condizioni e comportamento dei task.
